一：文丘里管介紹

文丘里管亦稱通用文丘里管、低壓損文丘里管，應用于各種行業各種介質的流量測量、控制和調節，它具有結構簡單耐用，性能穩定，不容易被臟污雜志堵塞，壓力損失很小，壽命長等特點；正是由于具有諸多優點，文丘里管差壓式流量計在我國工農業的發展中應用廣泛，占流量儀表總數的一半以上，除塵凈化也有常用；

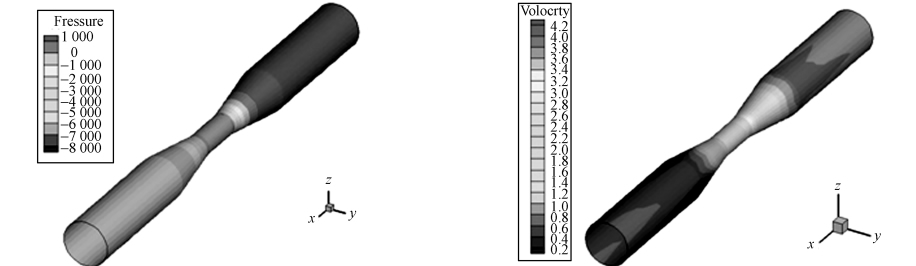

二：文丘里管內部速度和壓強分布特性

文丘里管各截面壓強中，喉部的壓強最低，在一定條件下會發生空化現象，水在常溫（２９３Ｋ）下的飽和蒸汽壓是2337pa，相對壓強為-98988pa，即當喉部壓強低于該值時，文丘里管中已經發生了空化現象；

2.1-壓強分布：文丘里管入口壓強較大，在錐面處開始下降，并在整個喉部圓柱段處于較低范圍內；文丘里管出口壓強最小，在擴散出開始增大，并逐漸增大趨勢；

2.2-：入口段和出口段速度較小，錐部及喉管圓柱段速度較大，同壓強的分布正好相反，這與由伯努利方程得出的結果一致；

三：文秋管入口速度與喉部壓強關系

當入口速度較小時，喉部壓強也較小；

當入口速度逐漸增加，喉部壓強會隨著速度的增加而緩慢下降；

當速度達到某個值后，喉部壓強迅速降低，并有可能低于該溫度下水的飽和蒸汽壓而發生空化現象；

四：結論

4.1-壓強分布：入口壓強最大，在漸縮段錐面處開始逐漸下降，喉管位置壓強最小，并在這個喉部圓柱段處在較低范圍；在漸擴段錐面處壓強保持較小范圍，并逐漸增大；

4.2-速度分布：入口處速度最小，隨著錐面延伸逐漸變大，到喉部處保持最大速度；喉部出口漸擴段錐面延伸逐漸再次變小；
