1、箱體：包含袋室、預除塵室、凈氣室、多孔板、除塵布袋、除塵布袋骨架。箱體設計耐壓9000Pa。

2、噴吹系統：包含主氣管、噴吹管、脈沖閥、控制儀。

3、灰斗及排灰部位有兩種方式：一類為灰斗直接與卸灰閥聯接，另一種為灰斗根據輸送機械設備（如螺旋輸送機）與卸灰閥聯接。

脈沖除塵器和袋式除塵器濾袋是袋式除塵器的心臟，首要起著過濾灰塵的作用，當含積塵的廢氣通過除塵器布袋的時，積塵被濾袋阻擋，凈化處理的空氣被引風機抽走。

積附在濾袋表層的積塵不斷增多，使除塵設備的阻力增加，此時脈沖控制儀取得信號，對濾袋實現噴吹，使積塵脫落在灰斗，由卸料器排出除塵設備。

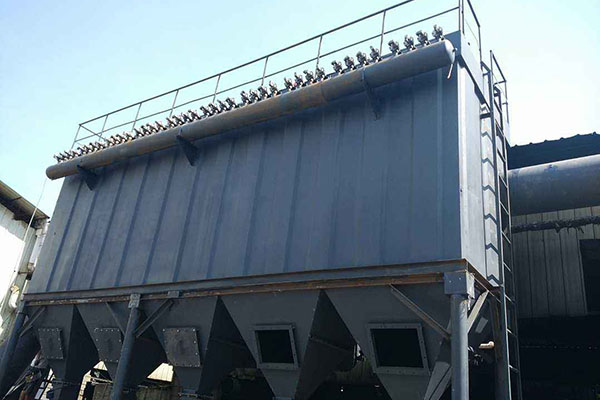

除塵作用的好壞根本依賴于除塵布袋。脈沖袋式除塵器一般選用圓形除塵布袋，按含塵廢氣流通方向分成側進風、下進風兩種方式。這類除塵設備一般由上箱體（凈氣室）、中箱體、灰斗、框架和脈沖噴吹設置等部位構成。
