1-文丘里洗滌器作用機理：

文丘里洗滌器是通過內置的霧化噴嘴噴出洗滌液霧滴，形成液膜或氣泡，然后和生物質燃?xì)庵械慕褂鸵旱晤w粒發生碰撞攔截，最后把焦油液滴捕捉。此過程中要考慮的必要因素為生物質燃?xì)馀c洗滌液的接觸面積、相對運動速度以及洗滌液與焦油顆粒之間的作用。

2-文丘里洗滌器結構組成及作用過程：

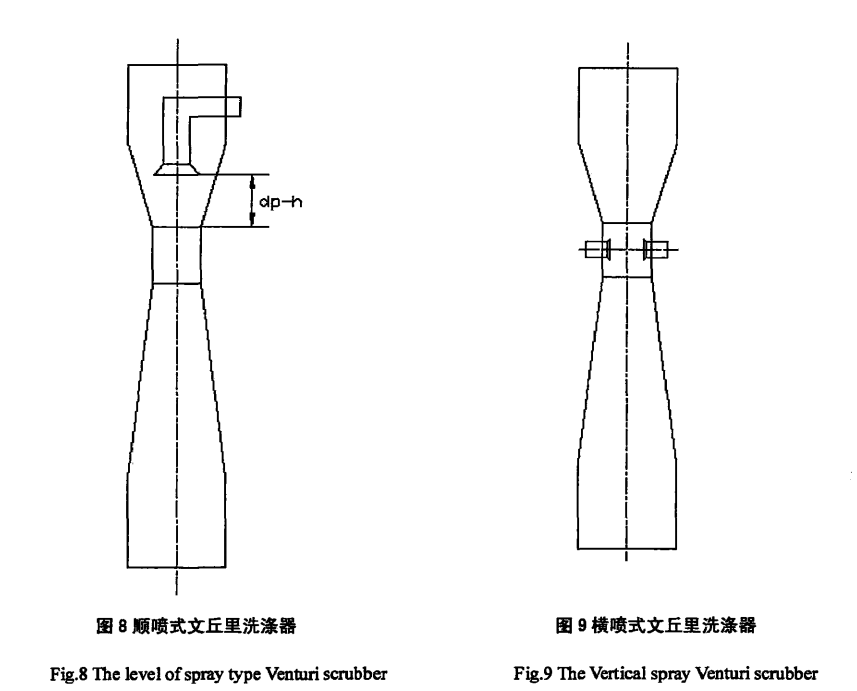

文丘里洗滌器由收縮段、喉管段、擴張段三部分組成，同時還包括洗滌液噴嘴。在生物質燃?xì)鈨艋到y(tǒng)中，文丘里洗滌器通常為豎直安置，攜帶焦油的生物質燃?xì)鈴奈那鹄锵礈炱鞯纳隙巳肟谶M(jìn)入，在收縮段洗滌液經過霧化成液滴，生物質燃?xì)庵械慕褂皖w粒與洗滌液液滴相互碰撞、攔截、凝聚，因此將焦油冷凝形成液滴，最后隨著凈化液液滴排出系統外。

對于文丘里洗滌器凈化生物質燃?xì)獾?/span>過程可以假設：(1)焦油液滴視為慣性顆粒；(2)生物質燃?xì)夂徒褂鸵后w有相對運動速度，且方向一致；(3)洗滌液液滴與焦油顆粒碰撞后不發生反彈；(4)液滴能夠發生變形。

3-焦油顆粒在文丘里管中的運動軌跡：

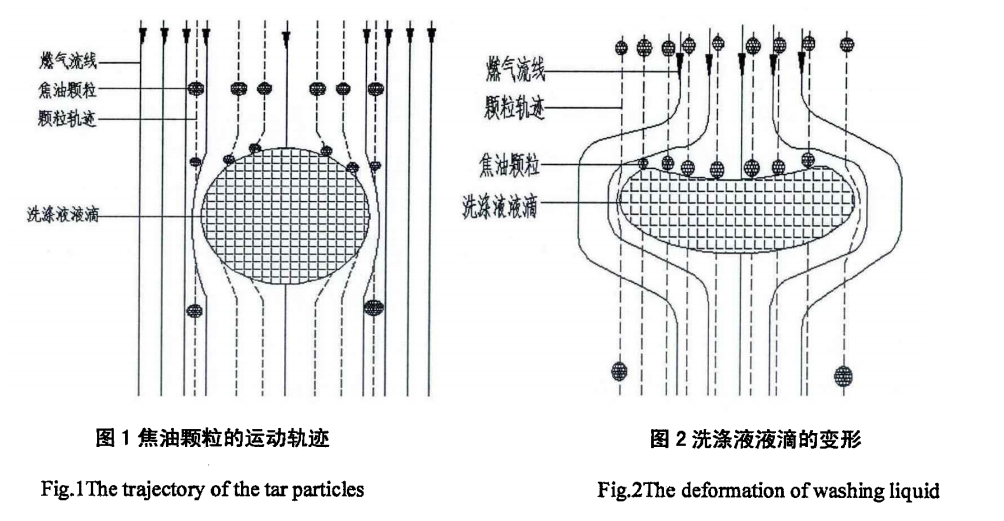

由于焦油顆粒為慣性顆粒，因此，在靠近洗滌液液滴的焦油顆粒并不會隨著生物質燃?xì)鈿饬饕煌\(yùn)動，而是與生物質燃?xì)獾牧骶€脫離并與洗滌液液滴發生碰撞，其脫離氣體流線的概率隨著顆粒慣性力的增加而增加，而隨著流線的曲率半徑的增加而減小。

在文丘里洗滌器收縮段時，氣流高速運動摩擦與焦油慣性力碰撞的作用，洗滌液液滴會發生破碎現象，首先由球形液滴變成橢球形液滴，然后變成倒立的傘形狀液滴，最后會破碎形成粒徑更小的洗滌液液滴，因此，在喉管段時，焦油顆粒與洗滌液滴發生碰撞攔截的機會就會變大。焦油顆粒的慣性作用碰撞因數會隨著相對運動速度、焦油顆粒的粒徑、焦油顆粒的密度的增加而增加。由于在文丘里洗滌器的喉管段，碰撞力與摩擦力起著決定性的作用，生物質燃?xì)鈿饬鲿y帶顆粒一同進入到文丘里洗滌器的擴張段。

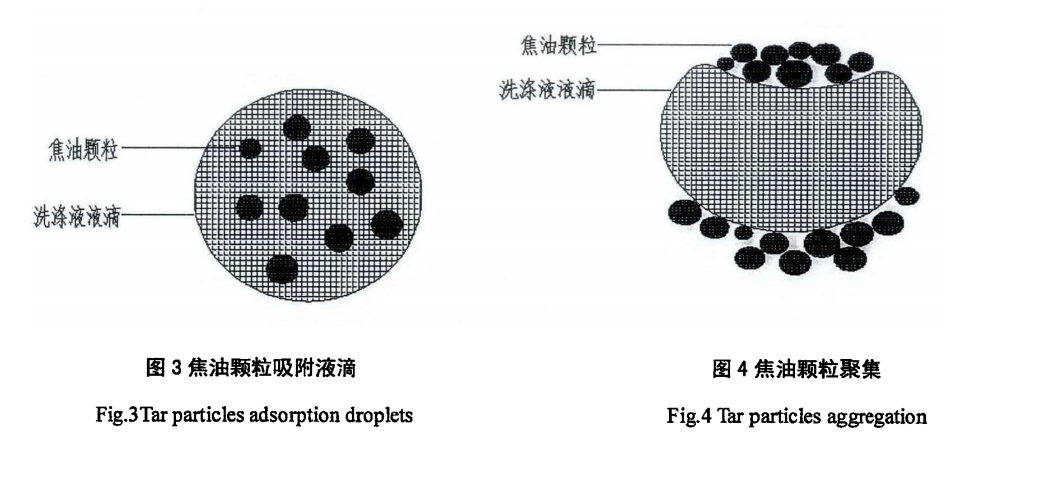

生物質燃?xì)膺M(jìn)入擴張段之后，由于洗滌器的管徑增加，燃?xì)獾牧魉贂陆担诮?jīng)歷收縮段與喉管段的碰撞之后，由于焦油的吸濕性很弱，很難穿透洗滌液液滴，因此洗滌液液滴會變形，同時焦油顆粒吸附在其表面上，然后移動到液滴的背后的停止點上，并發生聚集；經歷擴張段之后，生物質燃?xì)鈺y帶載有焦油顆粒的洗滌液液滴一起運動，由于慣性的作用會沉積于文丘里洗滌器的底部，最后洗滌液攜帶焦油從排液管排出，而生物質燃?xì)鈴呐艢夤芘懦?，以達到除焦的效果。
