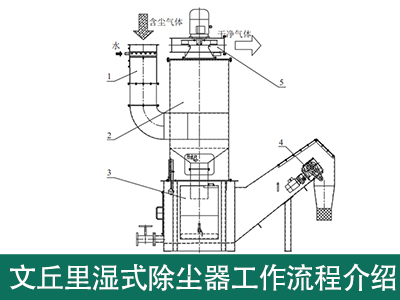

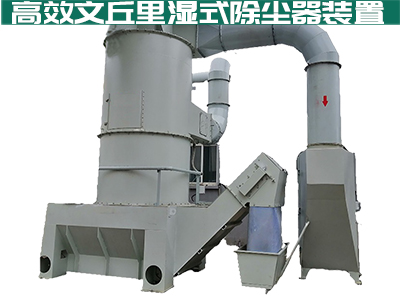

一：文丘里段作為整個文丘里濕式除塵器的關鍵部分，承擔了絕大部分的含塵氣體與霧化水滴混合的任務；文丘里段的結構分為：收縮段、供水管、喉管段、擴張段和調整抽板。水由水泵輸送至文丘里供水管入口，再由供水管內圓孔分配至各處，保證各噴水處噴水量均勻。此時水泵的水量可根據液氣比來計算，選取合適的水泵來保證文丘里段有充足的水量進行除塵過程。

二：含塵氣體以（15~20）m/s 的速度進入文丘里收縮段，在喉管段通過最小面積的截面，風速可達到（40~120）m/s，就在此處，粉塵與已經霧化的水滴相互碰撞，完成捕捉粉塵過程。處理過的氣體，經過擴張段，再以（15~20）m/s 的風速進入離心脫水筒。通過文丘里段的含塵氣體形成混合物（干凈氣體、含塵液滴、含塵污水），一起通過彎脖管，進入離心脫水筒。

三：離心脫水筒采用下部進風、上部出風的形式，含塵污水直接從離心脫水筒錐段流入底部水箱。離心脫水筒的進口風管采用漸開線進口形式，內部安裝有切向?qū)Я靼?，絕大部分含塵液滴在筒內做離心運動時接觸到筒壁后會黏在筒內，干凈氣體由風機排出除塵器外部，這樣的設計可以使干凈氣體和含塵液滴在離心脫水筒內分離地更加完整。

四：含塵污水進入底部水箱沉淀形成淤泥，由連續刮板輸送機緩慢地將淤泥排出，排出后的淤泥和少量污水由轉運小車承載，收集后統一處理。在離心脫水筒出風口處安裝有穩流筒，穩流筒焊接有六片彎曲葉片，保證進入風機的氣體穩定且干燥。文丘里濕式除塵器的底部水箱內的水位控制由自動補水裝置和水位檢測機構組成。自動補水裝置含有先導二通閥和手動補水閥，平時工作時使用先導二通閥，檢修時使用手動補水閥。水位檢測機構含有浮球和高位、低位檢測開關，以保證除塵器的水位恒定，從而保證除塵器的穩定使用。若在較寒冷的區域使用，文丘里濕式除塵器可選配加熱裝置，以保證在此區域內的正常使用。對于 0.5~5μm 的塵粒，文丘里濕式除塵器的除塵效率可達到 99%以上。
